I. 製品概要

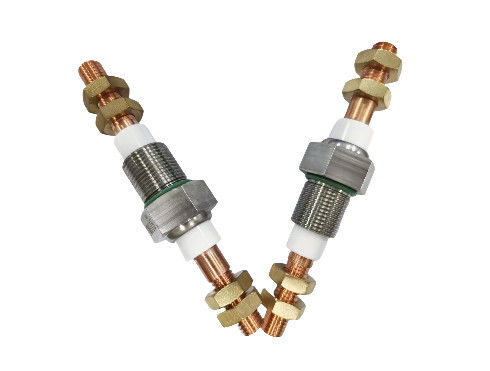

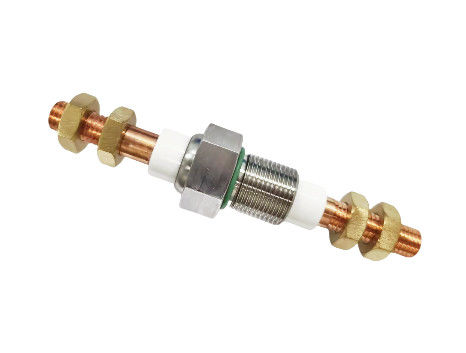

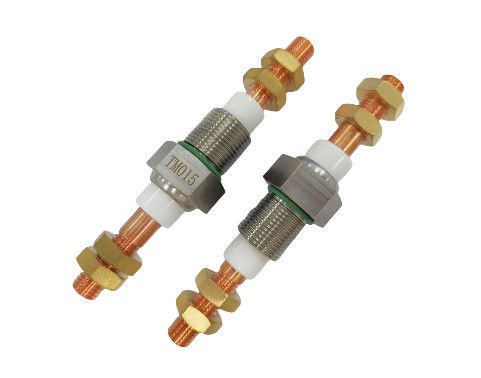

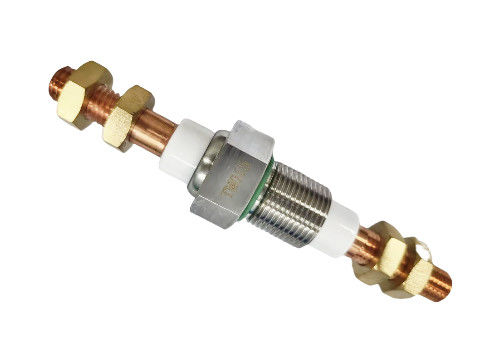

この製品は電源ボルトで,主に設置用の鉄殻,波紋製ポルセランの袖,銅棒,ナッツ,ガスケット,Oリングで構成されています.
II 設計仕様
材料
設置用鉄殻: 304ステンレス鋼
波紋型ポルセラン カーブ: 95% アルミナポルセラン
銅棒:T3紫銅
ナッツ:H62銅
ガスケット:H62銅
O - リング (−13.5×2.65):HNBR
サイズ
製品の総長さは約99.5mm (容積は±0.5mm).
六角部分 (SSCore) の直径は約 25.2 mm です.
銅棒の接続部分の一端の直径はM8であり,もう片端はM16×1で,対応する直径は12"と24" (許容量は+0.1mm) である.
技術要求事項
YS/YGR - 9000 - 001 "閉式冷蔵コンプレッサーモーターターミナルに関する技術条件"に適合しなければならない.
ポルセランの袖と螺旋棒の間の接頭は,接着剤で密閉しなければならない.
動作温度範囲は - 30°Cから + 100°Cです.
作業圧は2.1 MPa,試験圧は3.2 MPa,最小断裂圧は6.3 MPaである.
導体と外殻の隔熱抵抗は1000 MΩ未満でなければならない.
全負荷電流200A,電圧600V,1000VAC,60Hzでは,1分以内に最大漏れ電流は≤5mAである.
構成材は,R22およびR134a冷却剤に耐える必要があります.
III. 製品の特徴
この電源ボルトは 精密な寸法と厳格な材料選択で 電気接続での性能を保証し 高圧と高温環境に耐えるように設計されています閉ざされたタイプの冷蔵コンプレッサーに適しています信頼性の高い電気接続と安全性を提供します.
